Фотоотчет Замена передних и задних амортизаторов Фольксваген Гольф 3

Замена амортизаторов:
Операция несложная и вполне выполнимая в гараже. Думаю, что многие уже делали, но всеравно решил выложить этот отчет для тех, кто не сталкивался.
Вся работа по перепаковке передних и задних амортов заняла часа полтора, не больше. Все просто и доступно.
Для снятия передних амортов понадобятся несколько специальных инструментов, о которых я напишу далее.

Передние
Пока машина на земле, снял пластиковый колпак, под ним видно шток амортизатора и гайку, которая держит тарелку. Надо открутить эту гайку.

С помощью шестигранника или имбусового ключа (шестигранная звездочка), нужно зафиксировать шток. Звезда или шестигранник зависит от производителя амортизаторов – на Бильштайнах шестигранник, а на Боже имбусовый.

Затем одел на гайку головку на 22(может быть и на 21, смотря кто менял их в последний раз). Головку надо будет сточить под ключ. Вот так:

Затем открутил гайку и снял тарелку: шестигранником придерживал шток, чтоб не проворачивался, а головкой откручивл гайку.

Дальше сорвал болты с колес, поднял на домкрат. Лучше под этот выступ под днищем, а то пороги легко завалить можно. Я свои уже…

Когда машину поднял, колесо снял – дальше открутить два болта и передняя стойка у нас в руках! Болты с гайками, кстати на 18, так что ключики надо, что б были. И болты эти не всегда так легко откручиваются, может пригодиться труба – плечо.

Открутил, достал стойку, теперь понадобятся тяжки для пружин. Одел их, и стянул пружину потихоньку. Желательно стягивать одновременно, чтоб пружину не перекосило, а то, могет стрельнуть. Еще важно не перетянуть пружиу, а то просядет – придется менять. Стягивать нужно на столько, что бы можно было снять опорную подушку.

Теперь самое интересное! Надо снять корончатую гайку со штока амортизатора, именно она держит опорную подушку, тарелку и пружину. Для этого заказал знакомому слесарю вот такой ключик (на фото слева), им можно открутить корончатую гайку, не повредив ее, и закрутить обратно. Также этот ключик можно сделать из обычной трубы, подходящего диаметра, но каленый метал прочнее.

Все, открутил гайку, снял опорную подушку, снял тарелку, снял пружину – стойка разобрана.

Одел на него пружину, отбойник

Даьше надо не забыть шайбу, на которую опорная тарелка пружины ложится.

Одел саму тарелку, на ней есть выступ, в который должен упереться последний виток пружины, надо проследить чтоб встала на место.

Одел опорную подушку, затянул корончатую гайку. Она должна быть хорошо затянута, потому, что если не дотянуть, то подшипник опорной подушки будет бить и сожрет резьбу на штоке.

Все. Стойка собрана. Можно устанавливать на автомобиль.

Устанавливать в обратном порядке. Одел колесо. Верхнюю гайку штока затягивать, когда машина уже на земле. Перепаковать вторую стойку.

Сложил задние седушки, так удобнее.

Дальше нужно стянуть карпет, и снять пластиковые панели от полки, чтоб добраться до заднего стакана.

Снял резиновые колпачки со стаканов, дальше нужен ключик или головка на 17

Читайте также:  Замена втулок задних амортизаторов гетц

Открутил гайку, снял тарелку. Дальше откручиваю гайку, снимаю верхнюю опорную подушку. Верхнюю подушку держат две шайбы, они разные, нужно обратить внимание какая где стоит.

Открутил болты с колеса, поднял машину. К балке амортизатор проикручен только одним болтом и гайкой на 17.Гайка внутри балки:

Болт находится снаружи.

Открутил болт, вытянул стойку

Стойка готова к разбору.

Сжал пружину, стянул нижнюю опорную подушку

Дальше открутил гайку со штока

… и снял опорную тарелку

Пришлесь повозиться вот с этой шайбой, она заржавела и не хотела слазить.
Снимал так: ключем на 14 поддел шайбу как вилкой и потихоньку состучал молотком.

После того, как сбил шайбу смог снять пыльник с отбойником и пружину

Пружины задние у меня стоят вентовские помоему, или от универсала, я их обрезал. В них было на один виток больше, чем в моих, и прут чуть толще.

Можно собирать: Амортизатор.

Поставил новые пыльники с отбойниками

Подушки можно было оставить и старые, они долго ходят, но решил не жлобиться и поменять.

Дальше собираю: сначала пружину (Узкой частью вниз). Потом одевается пыльник с отбойником, шайбу на шток тоже надо не забыть. На пружину одевается резиновая прокладка.

Дальше ставлю на тарелку, втулку, зажимаю гайкой

Одеваю нижнюю опорную подушку:

Дальше поставил амо на машину, прикрутил амортизатор к балке, одел колесо, поставил на землю.

Теперь можно одеть верхнюю часть подушки. Одевается ребрами вниз. Шайбы в подушке должны быть вот так:

Поставил тарелку, затянул, все проверил еще раз

Про амортизаторы: стояли Бильштейн, с газовым подпором и передние и задние. Отходили без малого три года (около 90 тык). Потекли потому как прозевал пыльники. Поменял на Боже, тоже газ. Задние, помоему, даже двухтрубные. На Бильштейн появилось много палива, не захотелось рисковать.

Источник

задние амортизаторы Golf II / Golf III

Необходимость этой статьи навеяна, как обычно, часто совершаемыми ошибками при сборке.

Поэтому рассмотрим, в буквальном смысле, с картинками, особенности сборки задних стоек.

Надеюсь, со снятием амортизаторов с машины проблем возникнуть не должно.

Самая важная часть – это замковая система фиксации верхней чашки. Устроена она следующим образом: на штоке амортизатора сделана канавка круглого сечения. В неё вставлено кольцо.

На шток одевается шайба. Не простая, а особой формы. Внутри исполнена ступенчатая канавка, точно рассчитанного диаметра.

Когда шайба надевается на шток, стопорное кольцо оказывается внутри шайбы, и с таким расчётом, что оно само не может опуститься по штоку, так как шайба не даёт разжаться, а шайба не проваливается вниз, потому что внутри находится кольцо.

Всё вместе и образует достаточно надёжный замок, не смотря на малые размеры деталей.

Итак, порядок сборки задних амортизаторов:

— снимаете пластмассовую крышку с нового амортизатора

а затем обратно крышку

-одеваете пыльник с отбойником

-одеваете стопорную шайбу на шток, убеждаетесь, что она полностью наделась на кольцо

-перед следующим шагом обращаем внимание на резиновый упор. В нём есть форма для пружины

-одеваете верхнюю чашку пружины

-следует обратить внимание на состояние чашки, особенно в районе центрального отверстия. Бывает, железо прогнивает до дыр

-надеваете втулку и гайку.

Обратите внимание, что гайки с самоконтром, прилагаемые к новым амортизаторам, тут нельзя ставить. Родные гайки – тонкие.

Читайте также:  Замена салонного фильтра печки ваз 2110

Если вас хорошо кормят, вместо стяжек пружин можно использовать собственный вес. Гайку затягивать удобнее всего пневмогайковёртом, в противном случае необходимо удерживать шток специальным ключом за шлиц в верхней части

-теперь следует обратить внимание на комплектующие крепления к кузову, и порядок их установки. Стойка крепится через резиновые подушки. Их две, разных размеров и форм

-ставятся они вот так: большая снизу, на чашке пружины, ребристой поверхностью к кузову,

маленькая сверху, так же рёбрами к большой. Между ним, в разрезе, кузов.Очень часто доводится разбирать стоки, где резинки находились в великом множестве неправильных комбинаций.

-ещё есть две шайбы, разных размеров, ограничивающие момент затяжки. Они на штоке расположены так: маленькая снизу, большая сверху. Именно тут чаще всего делают ошибку.

Итак, собираем и вставляем стойку снизу в кузов:

-что бы не удерживать руками, нижнюю часть сайлентблока упираем в балку

-в салоне видим следующее

-накидываем меньшую конусную шайбу

-надеваем маленькую резинку, рёбрами к кузову

-вставляете большую шайбу, носиком вниз

-наживляем гайку (тонкую)

-теперь можно прикрепить стойку к балке, и поставить машину на колёса. После чего затянуть верхнюю гайку, положить ограничительную шайбу, и затянуть последнюю гайку, с самоконтром

-последний штрих — резиновый колпачок

-наслаждайтесь правильной работой амортизаторов

Источник

Volkswagen Golf Двигатель ADZ 1.8 › Бортжурнал › Ремонт задней подвески гольф 3

Всем, привет.
С момента покупки авто, практически не осталось узлов автомобиля, где бы я чего то не делал. Но вот заднюю подвеску за 4 года я даже не смотрел.
Но теперь настал ее черед, так как уже давненько был слышен стук в задней части, и последнее время машину стало кидать на неровностях при скорости выше 80 км/час.

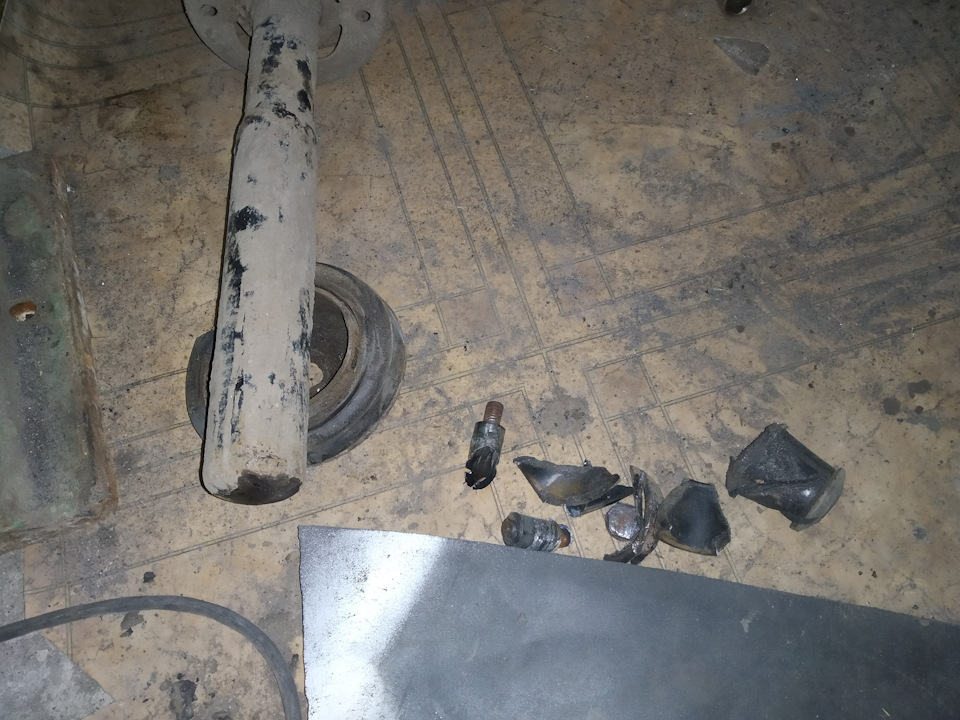

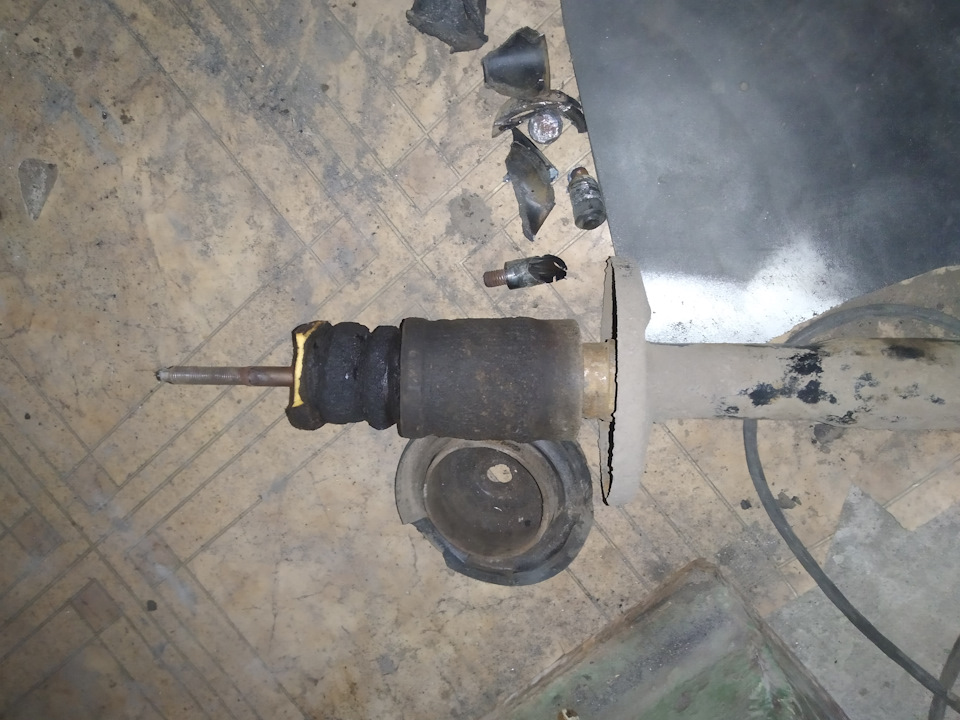

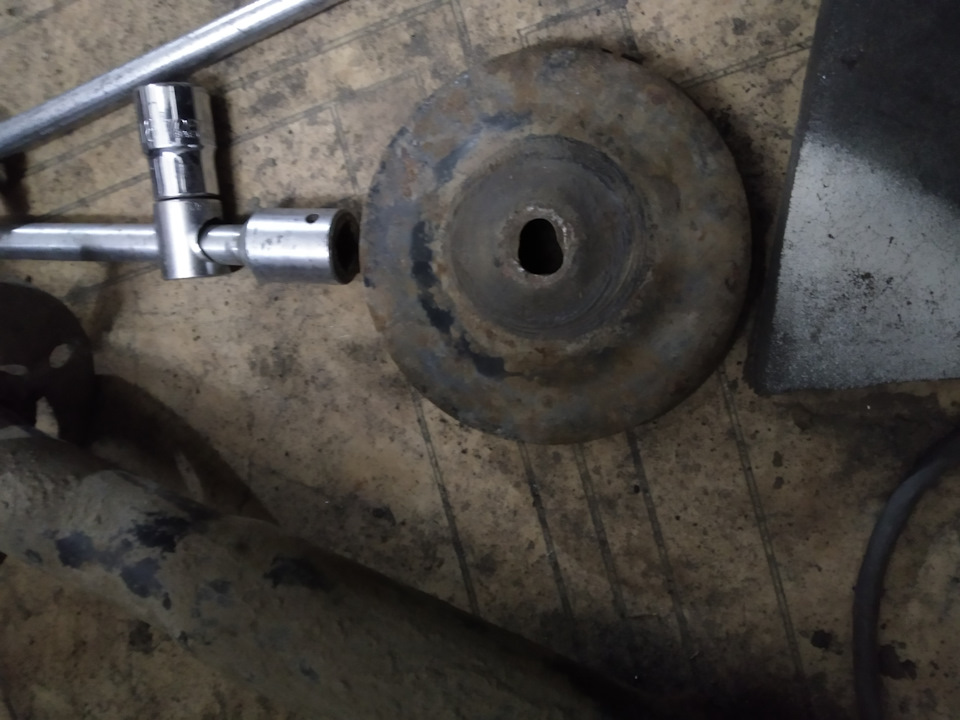

Итак поднял заднюю часть автомобиля и поставил на козлики. Снял задние колеса и начал откручивать амортизатор от балки, с одной стороны болт обломился, но очень удачно, практически пополам, поэтому я просто вытянул половинку, а вторую половину болта выбил внутрь балки и вытянул. Со второй стороны такой удачи не было, а как раз таки случился один из худших вариантов, при прокручивании болта он провернулся вместе со втулкой амортизатора, и выбить его из втулки никак не получалось. Пробовал выбивать клином из нутри балки но болт шел только с втулкой при этом выгибало ухо балки, для крепления амортизатора. Пробовал и греть и как только не извращался все без результата. Я нашел только один выход, отрезал амортизатор, в месте где ухо приваривается к самому амортизатору, а затем маленькой болгаркой подлез и распилил наружную обойму и резинку амортизатора, а затем и болт вместе со втулкой, после чего срезал шляпку болта и выбил две половинки.

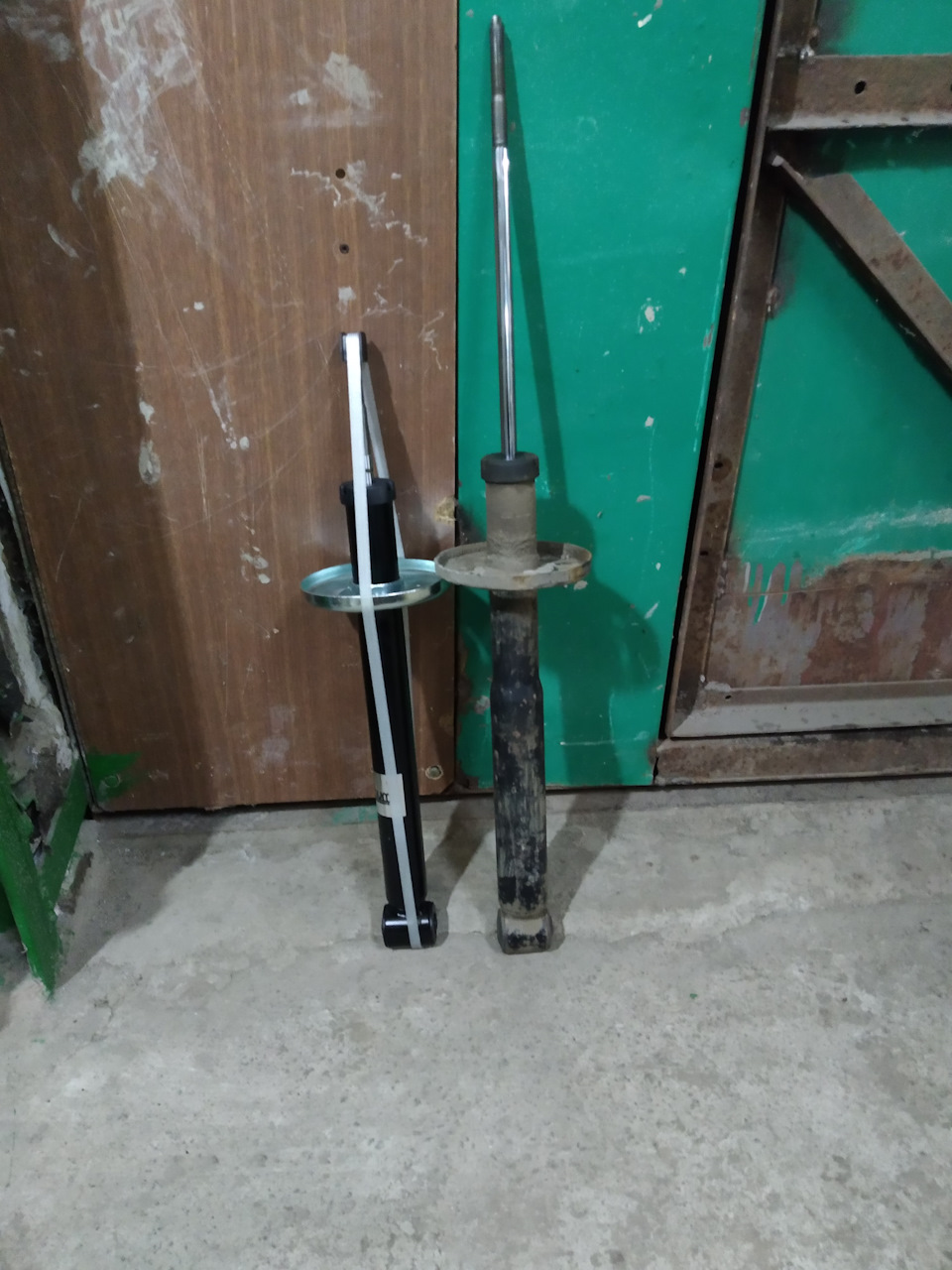

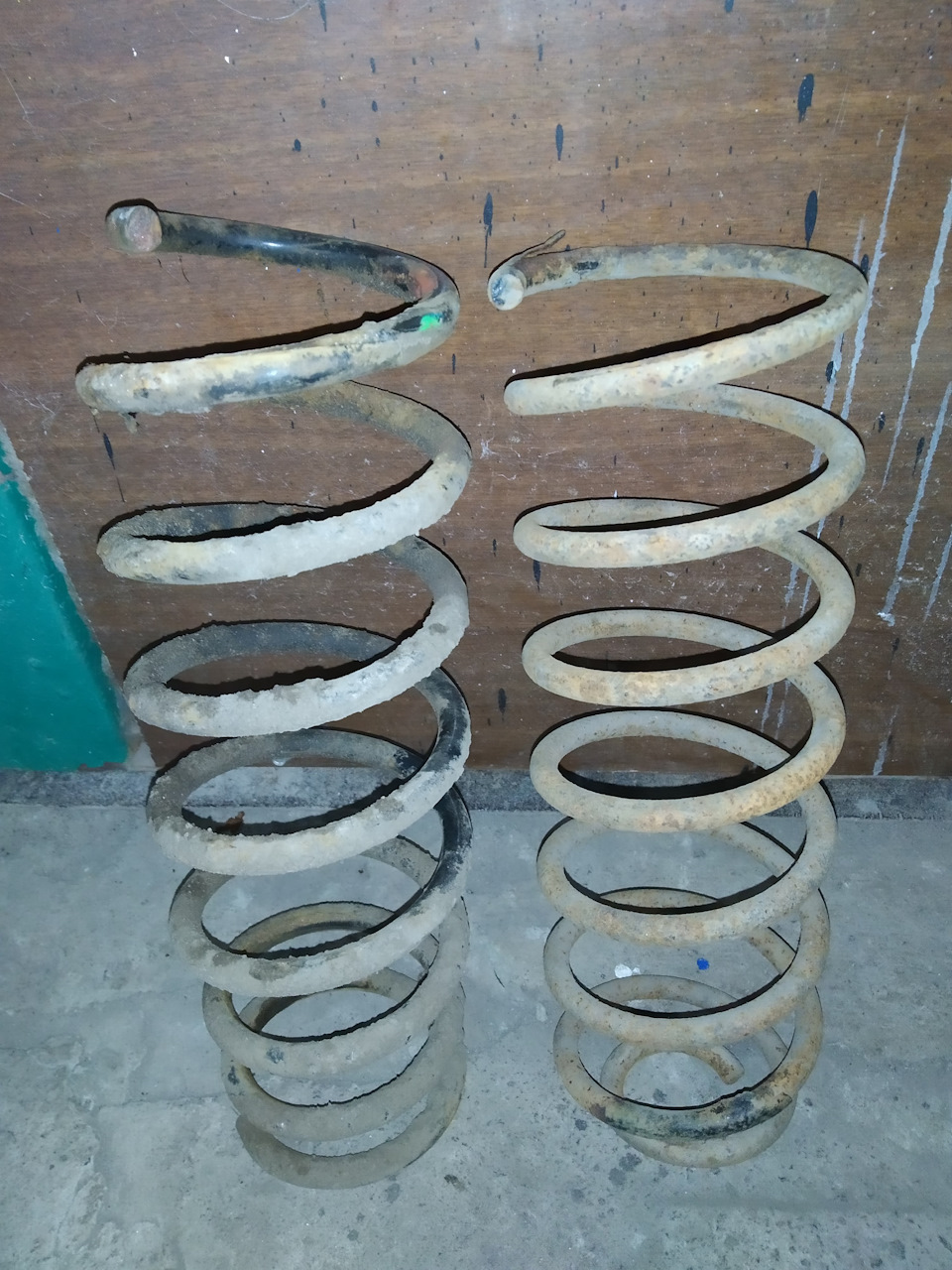

Оказалось что задняя подвеска у меня не родная, стоят какие то пружины, с более толстым прутком, и амортизаторы также с чего то, амортизатор выше чем оригинальный.

В общем состояние подвески было плохое, амортизаторы практически не держали, подушки просевшие, ещё и шайбы верхней подушки стояли не правильно, а так же зачем то была подрезан втулка нижней подушки. Так же отверстие верхней чашки правой пружины имело явные признаки выработки, то есть ее терло штоком амортизатора.

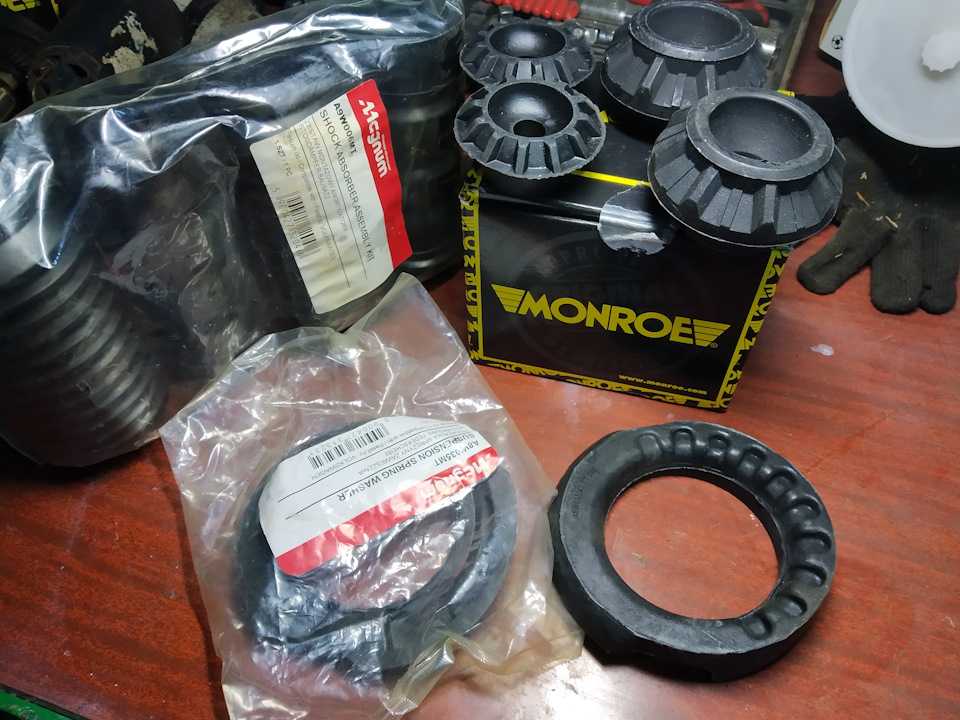

Был приобретен следущий комплект:

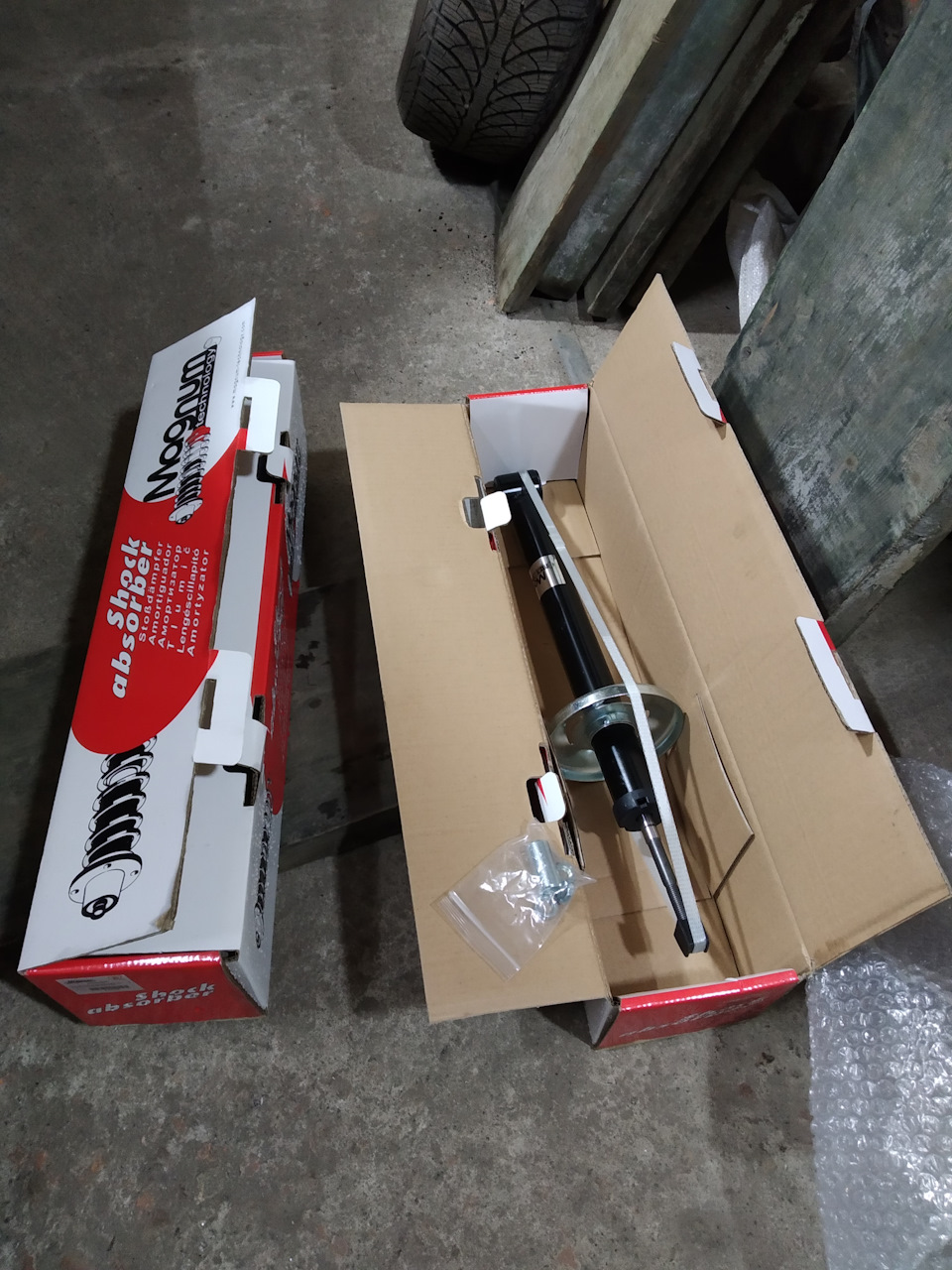

2 амортизатора газо-маслянных

2 набора опор (подушек) резиновых
1 набор отбойников и пыльников амортизатора (на 2 стороны)
2 резиновые опоры под пружину.

Читайте также:  Какие амортизаторы ставят на bmw e39

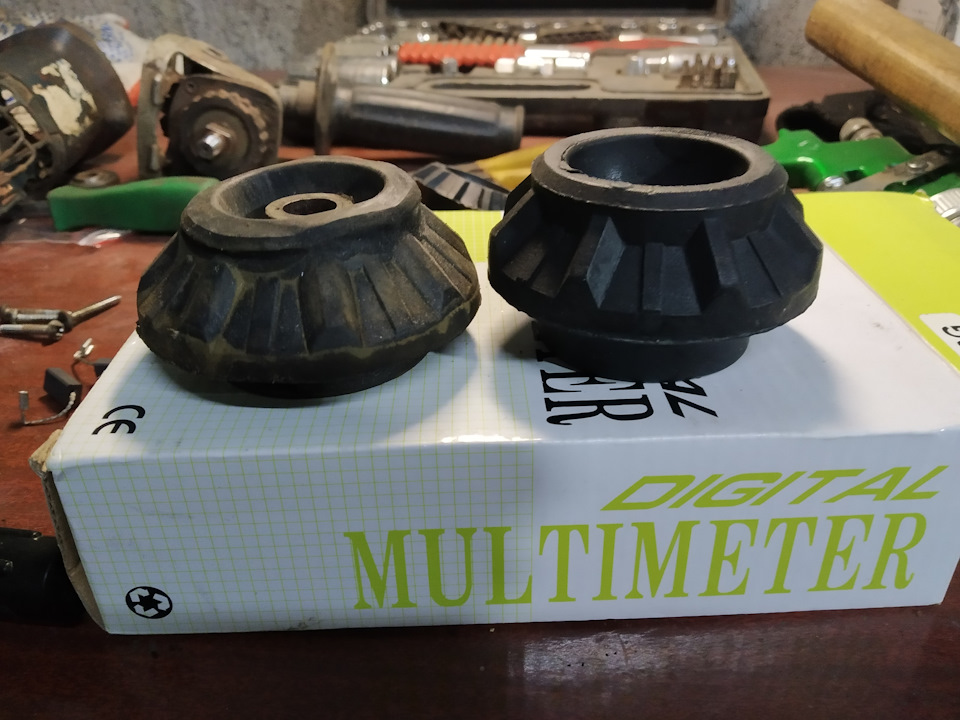

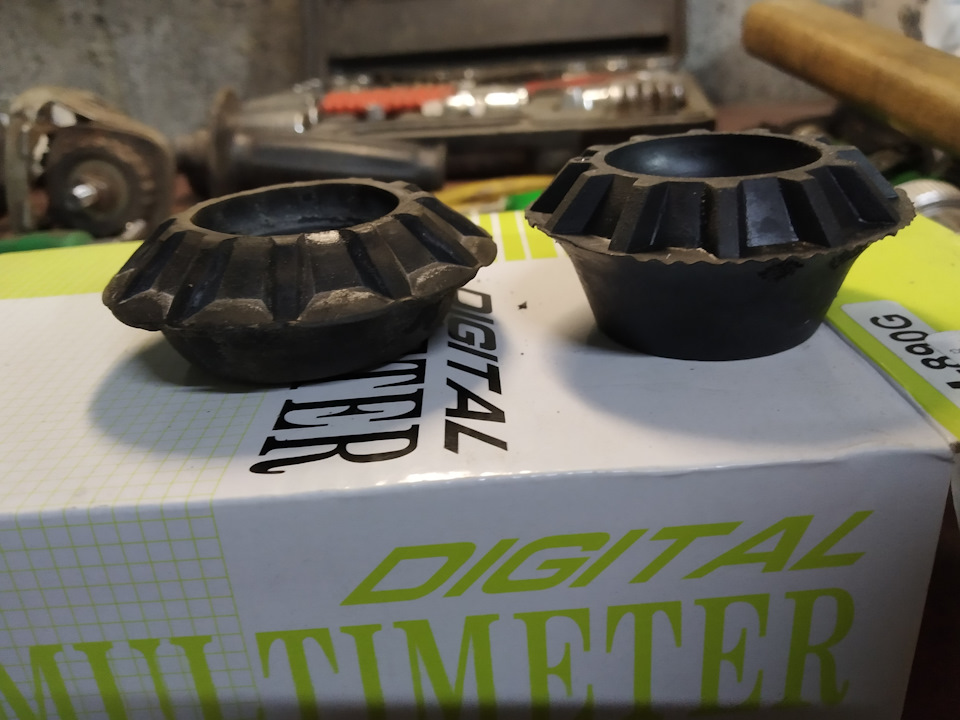

Сравнение старых и новых опор

Пружины решил ставить те же, но резиновая проставка на нее одевалась с трудом, пришлось помучаться. Собирал стойку согласно рисунка из каталога.

Источник

Вечный вопрос, Пружины и Амортизаторы для Фольксваген Гольф 3 (Как определить что менять и что ставить)

Anton_Mukhin

Участник

Доброго времени суток.

Диагностика в Фэрри-С показала, что по подвеске требуют замены
передние опоры с подшипниками, плюс сайленты задней балки и задние стойки.

В общем и целом т.к. диагностика проходила мимоходом и присутствовали фразы «вскрытие покажет» касательно передних стоек и всякой мелочи, напрашивается желание просто и банально перебрать всю подвеску. На мои вопросы в каком состоянии пружины, был дан ответ, что по внешнему виду претензий нет.
Но претензии есть у меня:
1. Даже не нагруженный, на кочке могу поймать «скрежет» вот только колеса об арку или глушака о кузов понять не могу.
2. На холостых оборотах при загрузке хотя бы одного человека, особенно если стоишь в горку появляется вибрация и дребезгом на кузов от глушителя, лечится увеличением оборотов с 800 до 1000 (машина стоит на месте).
3. Про то, что по ямам ездить без слез нельзя я уже умолкаю, стуки спереди и сзади появляются как по кочкам, так и при торможении и переключении скоростей, грубо пациент скорее мертв и требует денежных вливаний.

При просчете получилась удручающая картина:

Т.е. грубо, 20 т.р. скушает подвеска если выкинуть все и поставить все новое.

Теперь несколько вопросов:
1. Как правильно диагностировать пружины?
На текущий момент стоит зимняя резина 14″ 185/65 Износ 5 т.к. зазор между резиной и началом крыла 65-70 мм. Если посадить трех 75 кг человек назад, то зазор сзади уменьшается до 25 мм, спереди до 55, если двое спереди один сзади то 35 мм спереди и 35 сздади.
2. Какие пружины ставить, если придется менять? Исходя из этой темы https://vwts.ru/forum/index.php?showtopic=5302&st=0 видно, что разница между стандартными пружинами и пакетом для плохих дорог в 9 lb/in т.е. стандартные имеют маркировку один фиолетовый один белый и параметр 146 lb/in, для плохих дорог два розовых, два зеленых и 155 lb/in, так же есть промежуточный вариант один зеленый два розовых 149 lb/in.
Правильно ли я понимаю, что шаг в 3 lb/in сделан между простой и крутой комплектацией, а дальнейшее увеличение на еще 6 lb/in идет из-за увеличения дорожного просвета (поднимается тарелка на амортизаторе на 20 мм) и необходимости сделать машину жесче для компенсации потери управляемости?

Клиренс увеличить хочется, приходится ездить в говны и сугробы, но уж очень надоела табуреточная езда и хочется, чтобы машинка без ударов глотала хотя бы небольшие кочки, по этому я на распутье, ставить обычный пакет или для плохих дорог. Очень хотелось бы услышать мнение тех, кто ставил подобный пакет, насколько более жесткой стала подвеска (Стоит учитывать, что на нормальной я не ездил и по этому не знаю, как гольф должен глотать ямы.)

Так же не совсем понятно, почему амортизатор в обычном варианте спереди масло сзади газ, а у плохих дорог сзади газ, а спереди масло. Всегда считал, что масло мягче, а газ жестче и думал ставить все масляное.
